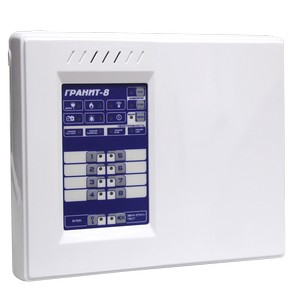

![Гранит-8 "Прибор приемно-контрольный охранно-пожарный" 8 ШС, под акк. 7 Ач, управление touch](/upload/resize_cache/iblock/128/120_120_0/128a7fada330e67b9719e25532e3295d.jpg "Гранит-8 "Прибор приемно-контрольный охранно-пожарный" 8 ШС, под акк. 7 Ач, управление touch")
![Гранит-8 "Прибор приемно-контрольный охранно-пожарный" 8 ШС, под акк. 7 Ач, управление touch](/upload/iblock/128/128a7fada330e67b9719e25532e3295d.jpg "Гранит-8 "Прибор приемно-контрольный охранно-пожарный" 8 ШС, под акк. 7 Ач, управление touch")
Технические характеристики
Информационная ёмкость (кол-во шлейфов) 8
Информативность (кол-во видов извещений) 9
Напряжение на входе ШС при номинальном сопротивлении шлейфа 19...20 В
Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 2 мА
Регистрируются нарушения пож./охр. шлейфа длительностью, более 350 мс
Не регистрируются нарушения пож./охр. шлейфа длительностью, менее 250 мс
Диапазон рабочих температур -30...+50 °С
Ток потребления по выходу «12В» для питания извещателей, не более 400 мА
Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более 90 мА
Масса без аккумуляторной батареи, не более 0,9 кг
Габаритные размеры 290х210х95 мм
Срок службы, не менее 10 лет
